180张高清实例图带你学习空调的多联机安装，就问你过不过瘾！
专用工具材料
要点
1、请务必使用空调安装专用工具;
2、请务必使用空调安装专用材料;
3、使用空调安装专用工具时，按照使用规范进行操作。
4、为确保安装质量，请务必使用空调安装专用工具;
2、为确保安装质量，请务必使用空调安装专用材料;
3、使用空调安装专用工具时，按照使用规范进行操作。
材料及设备保管
要点：
1、仓库内保持清洁、通风状态;
2、配管放在离地约300mm高的支架上，末端必须用盲盖或胶带封口;
3、按包装上照规定的箭头方向和堆放层数放置室内机。
1、为保持配管的清洁、干燥，配管应放在离地约300mm高度的支架上，末端必须用盲盖或胶带封口保护，以防止灰尘、水分侵入管内，仓库内保持清洁、通风状态;
2、应按包装上照规定的箭头方向和堆放层数放置室内机
冷媒管安装
要点：
1、Φ6.4~25.4冷媒管的固定间距1.2m以下，Φ25.4以上冷媒管的固定间距1.5m以下;
2、采用抱箍、卡箍等规范的材料进行固定;
3、在分歧管前后、转弯前后以及与室内机连接附近都要固定;
4、分歧管前后至少需要500mm的直行距离，两个分歧管之间也至少需要1000mm间距;
5、安装分歧管时，必须保持在同一水平面内;
6、相同管径的冷媒管连接时，可采用胀管、束接;
7、冷媒管在焊接时需充入氮气，防止冷媒管被氧化;
8、安装冷媒管需横平竖直，并注意封口。
1、Φ6.4~25.4冷媒管的固定间距1.2m以下，Φ25.4以上冷媒管的固定间距1.5m以下;
2、采用抱箍、卡箍等规范的材料进行固定，不可用封箱带、铁丝等;
3、局部固定，在冷媒分歧管前后、冷媒管转弯前后以及冷媒管与室内机链接附近都需要进行固定;
4、冷媒管立管同样需要固定;
5、室外冷媒管同样需要固定;
6、室外机侧的冷媒配管同样需要固定;
7、用装饰盖管保护室外冷媒管;
8、在安装分歧管时，必须保证分歧管前后都有≥500mm的直行距离，此外，两个分歧管之间也需要≥ 1000mm的距离;
9、安装分歧管时，必须保持在同一水平面内;

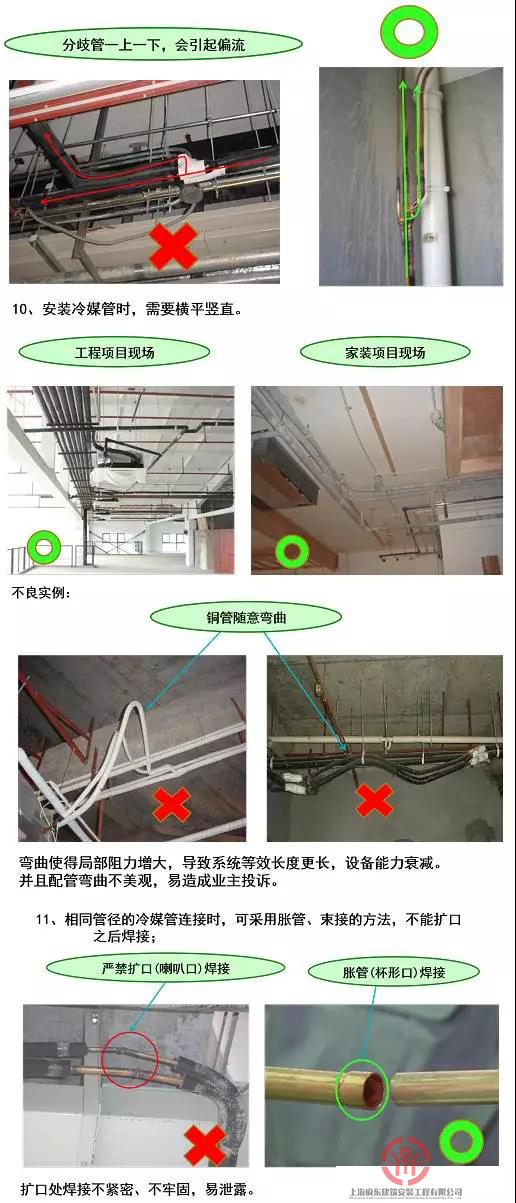

10、安装冷媒管时，需要横平竖直;
11、相同管径的冷媒管连接时，可采用胀管、束接的方法，不能扩口之后焊接;

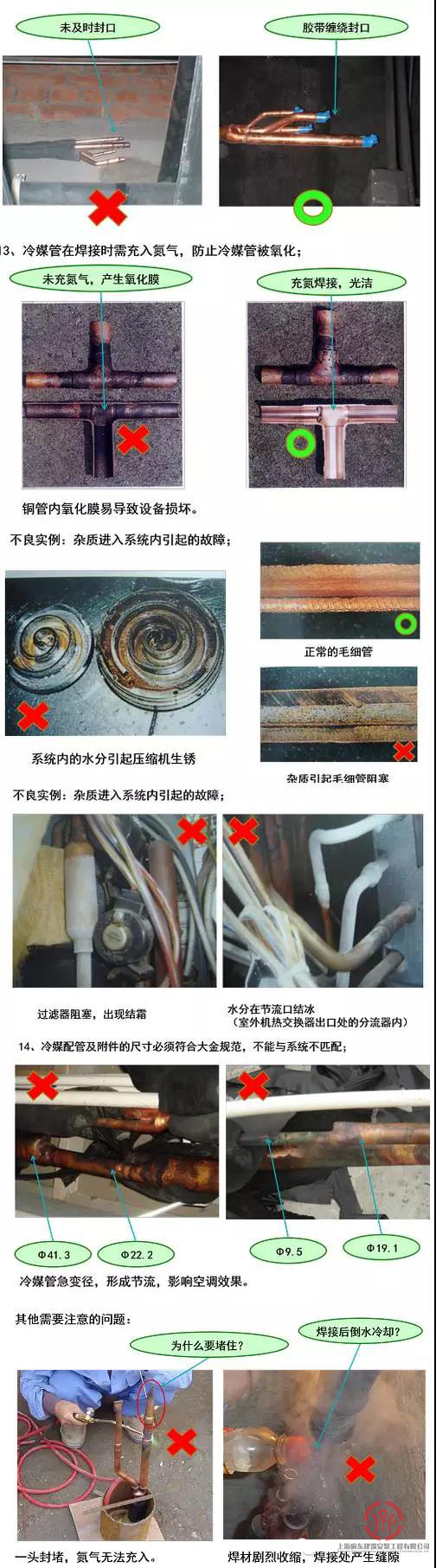

12、冷媒管在安装过程中需注意及时封口，以免杂质侵入;
13、冷媒管在焊接时需充入氮气，防止冷媒管被氧化;
14、冷媒配管及附件的尺寸必须符合大金规范，不能与系统不匹配。
冷凝水管安装
要点：
1、冷凝水管需要至少1%的坡度，固定间距为0.8~1.0m;
2、有的室内机带有提升泵，安装冷凝水管时须按照标准方式提升;
3、冷凝水管汇流时，必须错位连接;
4、支管与横向主管汇流呈90°或45°连接;
5、安装高静压负压型设备的冷凝水管时，必须设置存水弯;
6、冷凝水管与冷媒管须分层固定;
7、排气孔不能朝上;
8、连接冷凝水管时，须使用专用胶水。

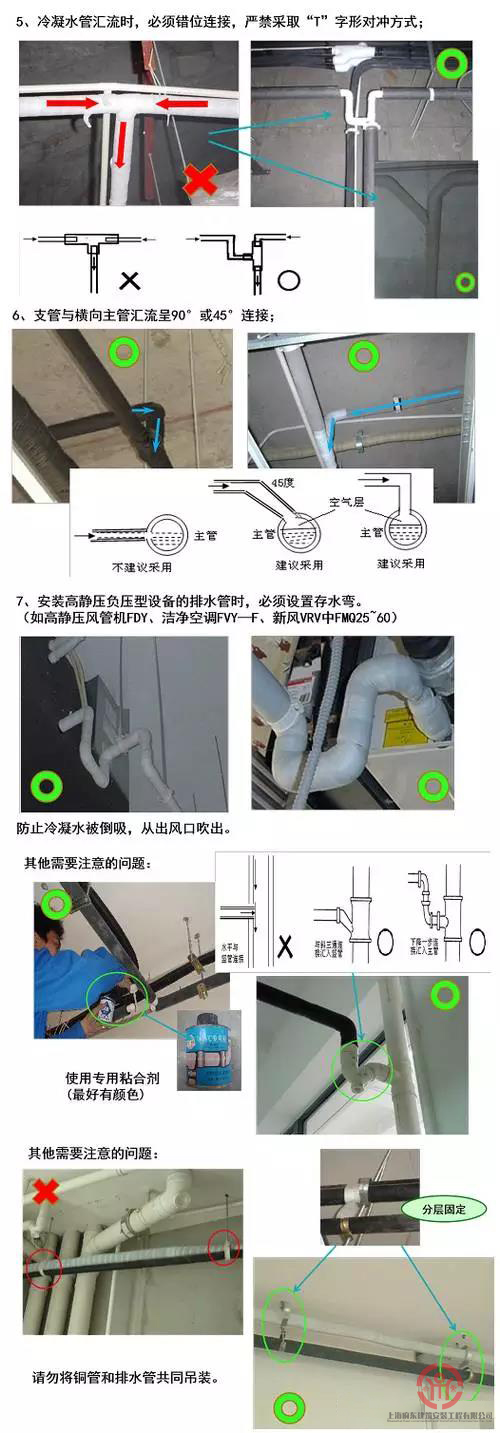

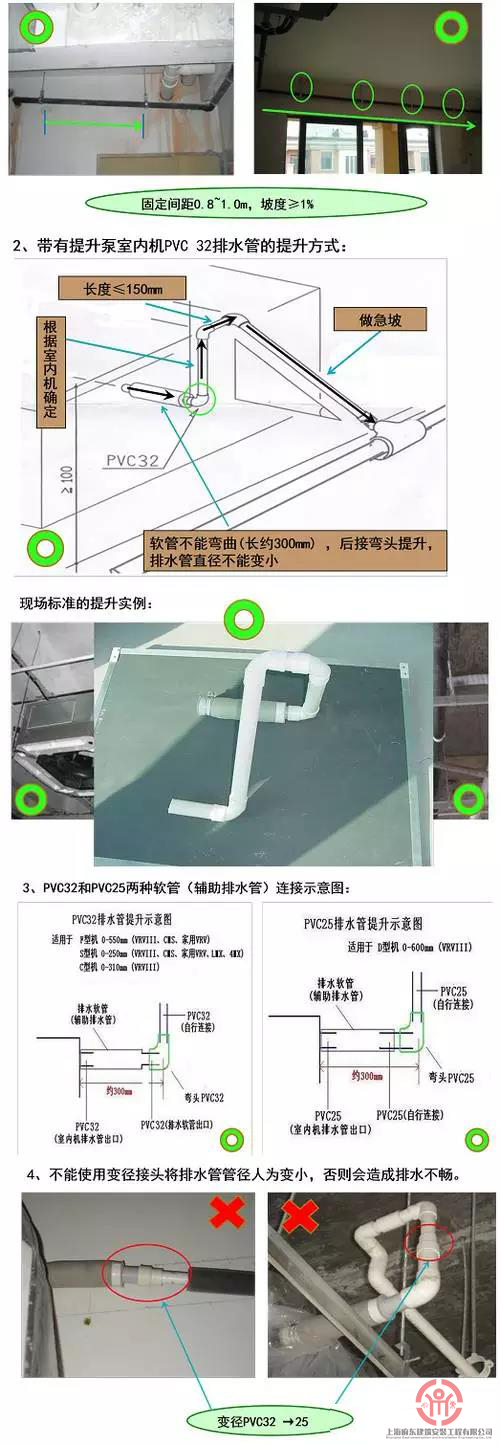

1、安装冷凝水管横管时，需要保证至少1%的坡度，固定间距为0.8~1.0m;
2、带有提升泵室内机PVC32排水管的提升方式;
3、PVC32和PVC25两种软管(辅助排水管)连接示意图;
4、不能使用变径接头将排水管管径人为变小，否则会造成排水不畅;
5、冷凝水管汇流时，必须错位连接，严禁采取“T”字形对冲方式;
6、支管与横向主管汇流呈90º或45º连接;
7、安装高静压负压型设备的排水管时，必须设置存水管;
室内机安装
要点：
1、水平安装;
2、合适的安装高度;
3、合适的气流方向;
4、合适的使用场所;

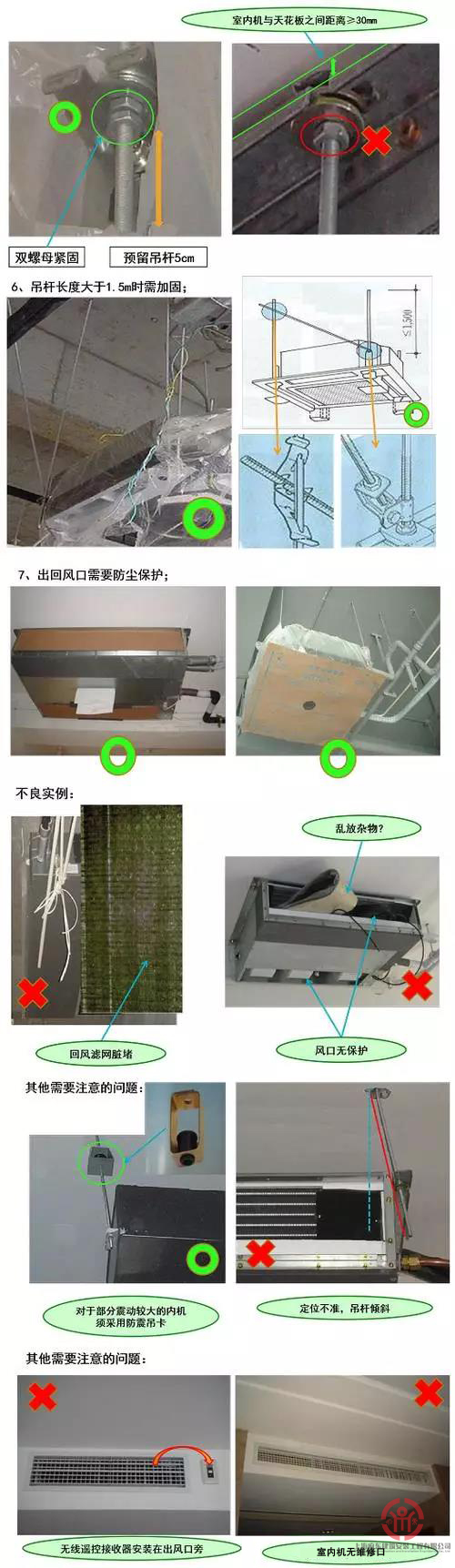

5、吊杆下方采用双螺母固定;
6、吊杆长度大于1.5m时需加固;
7、出回风口需要防尘保护。

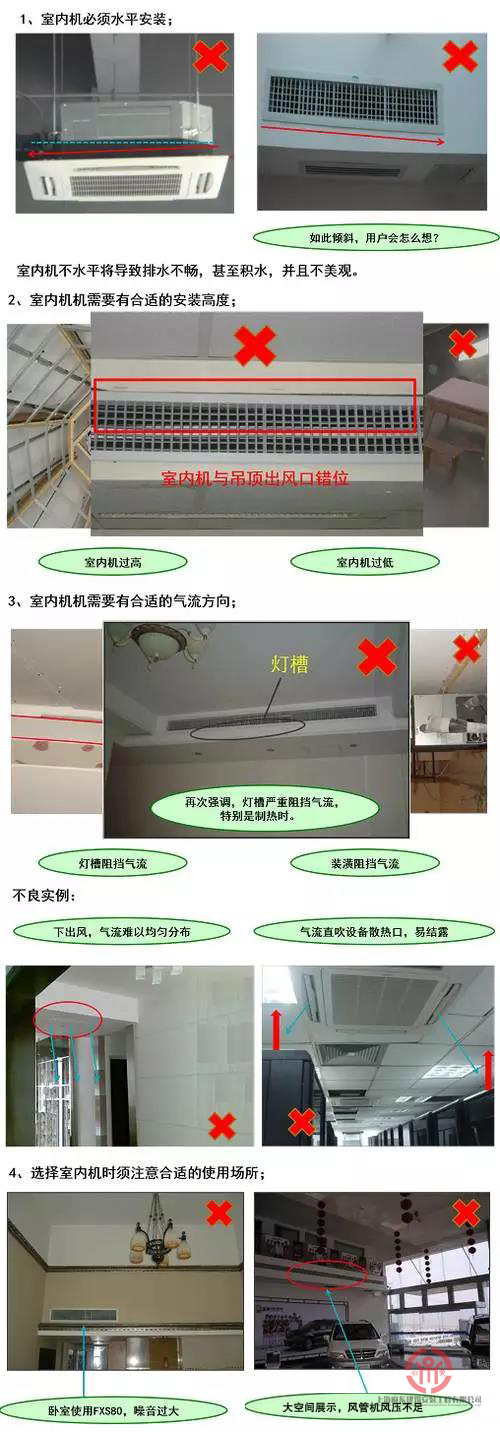

1、室内机必须水平安装;
2、室内机需要有合适的安装高度;
3、室内机需要有合适的气流方向;
4、选择室内机时须注意合适的使用场所;
5、室内机吊杆下方采用双螺母固定，下方预留吊杆约5cm;
6、吊杆长度大于1.5cm时需加固;
7、出回风口需要防尘保护。
风管连接
要点：
1、根据现场具体情况选择风管材料;
2、结合现场具体情况选择不同形状和材料的出回风口;
3、出回风风口必须与风管连接紧密;
4、根据室内机静压等具体情况确定风管长度;
5、为防止共振，应进行软连接;
6、风管不能急转弯出风口不能急变径;
7、注意出风口与回风口的间距，防止气流短路;
8、风管需要固定。

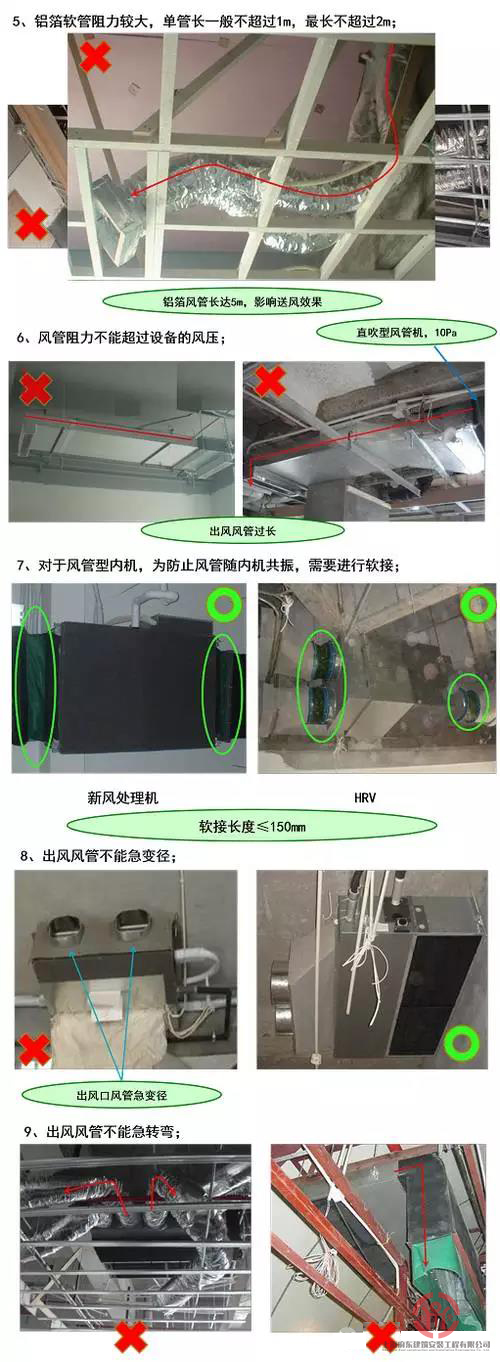

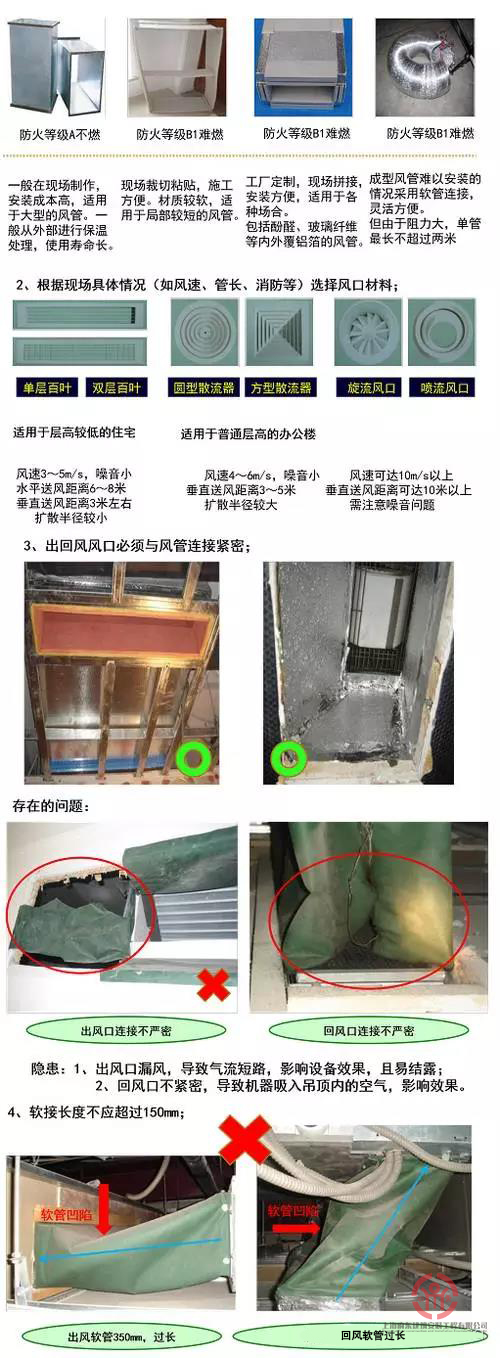

1、根据现场具体情况(如风速、管长、消防等)选择风管材料;
2、根据现场具体情况(如风速、管长、消防等)选择风口材料;
3、出回风风口必须与风管连接紧密;
4、软接长度不应超过150mm;
5、铝箔软管阻力较大，单管长一般不超过1m，长不超过2m;
6、风管阻力不能超过设备的风压;
7、对于风管型内机，为防止风管随内机共振，需要进行软接;
8、出风风管不能急变径;
9、出风风管不能急转弯;

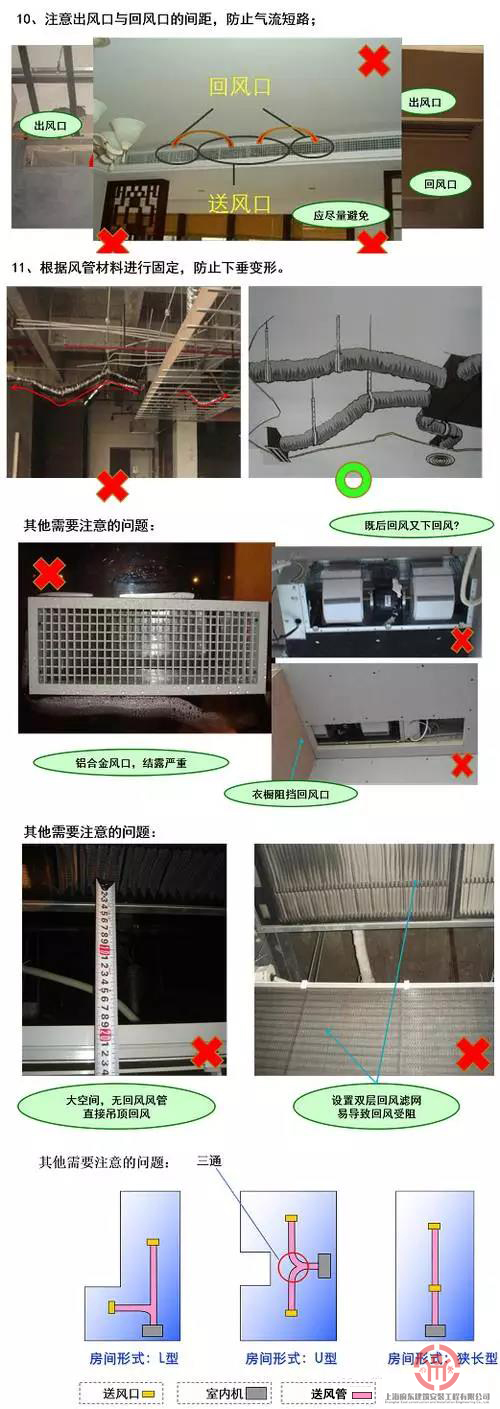

10、注意出风口与回风口的间距，防止气流短路;
11、根据风管材料进行固定，防止下垂变形。
室外机安装
要点：

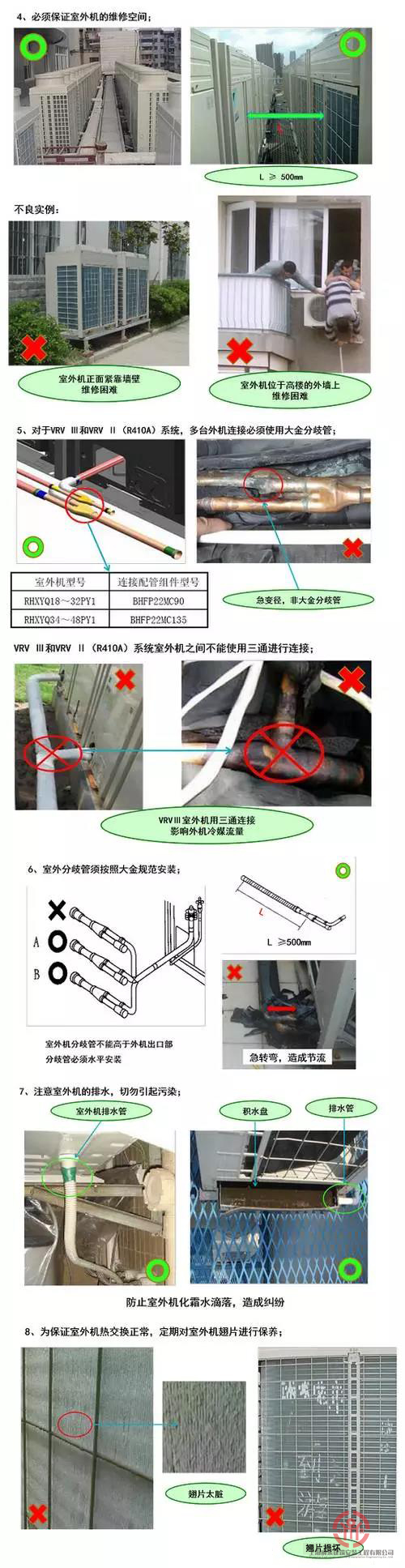

1、必须保证室外机的散热条件;
2、向上排风时，特别要注意天花板的高度，必要时增加风帽;
3、室外机安装在基础上，并设置橡胶减震垫，厚度≥10mm;
4、必须保证室外机的维修空间;
5、VRVⅢ系统，多台外机之间连接必须使用大金分歧管;
6、室外分歧管须按照各品牌规范安装;

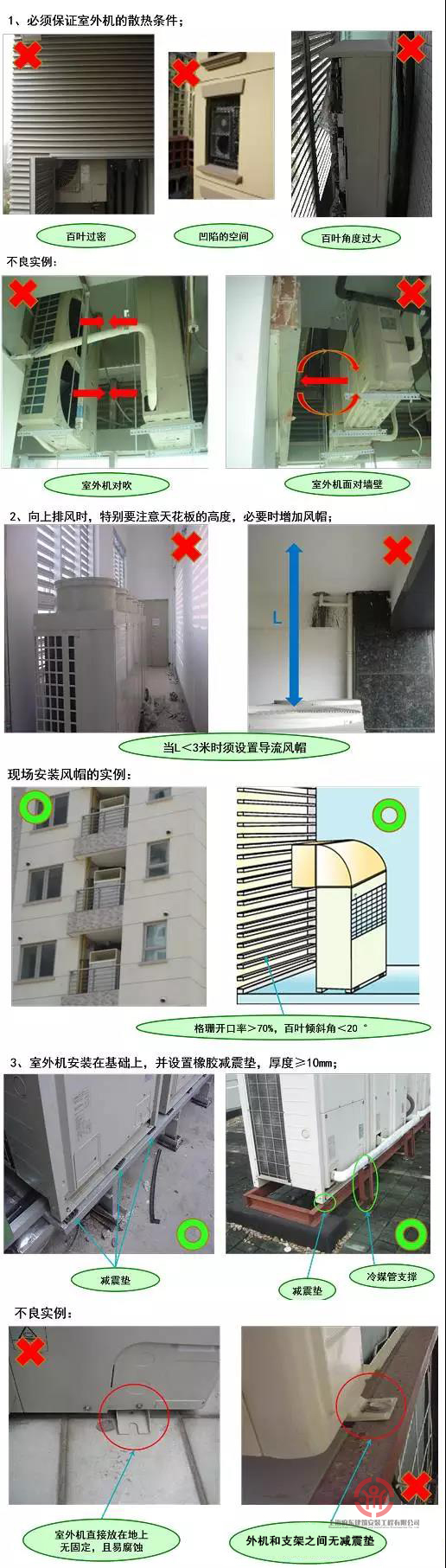

1、必须保证室外机的散热条件;
2、向上排风时，特别注意天花板的高度，必要时增加风帽;
3、室外机安装在基础上，并设置橡胶减震垫，厚度≥10mm;
4、必须保证室外机的维修空间;
5、对于VRV III和VRV II(R410A)系统，多台外机连接必须使用大金分歧管;
6、室外分歧管需按照大金规范安装;
7、注意室外机的排水，切勿引起污染;
8、为保证室外机热交换正常，定期对室外机翘片进行保养;
系统作业
要点：
1、气密试验时，必须从气液两管同时加压;
2、气密试验时，R410A系统加压到4.0MPa;
3、气密试验结束后，系统内可保持1MPa左右的压力;

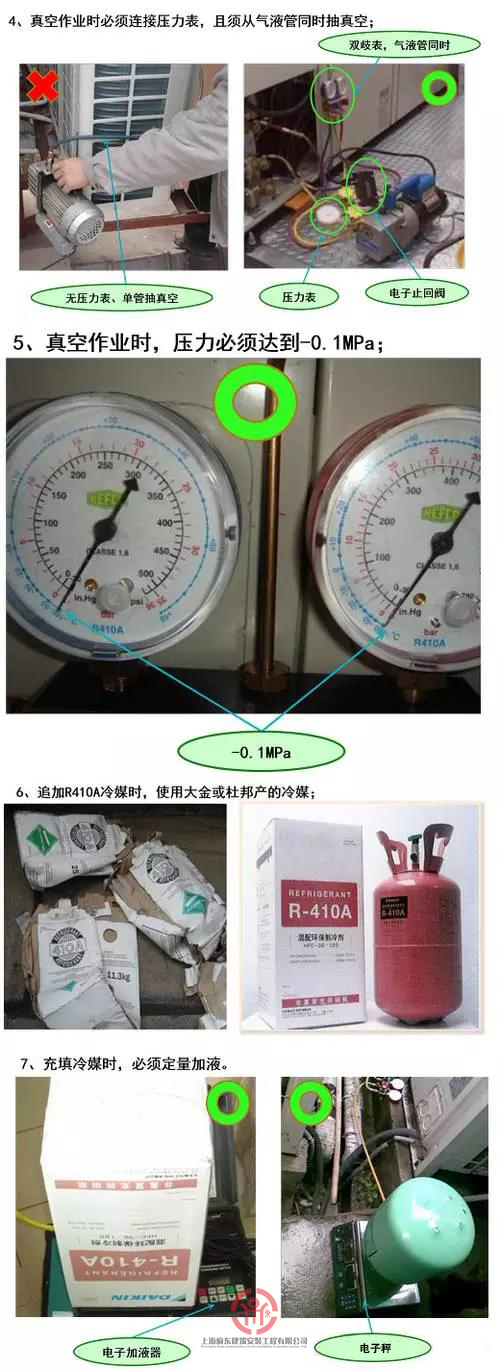

4、真空作业时必须连接压力表，且须从气液两管同时抽真空;
5、真空作业时，压力必须达到-0.1MPa;
6、充填冷媒时，使用质量合格的冷媒;
7、充填冷媒时，必须定量加液。

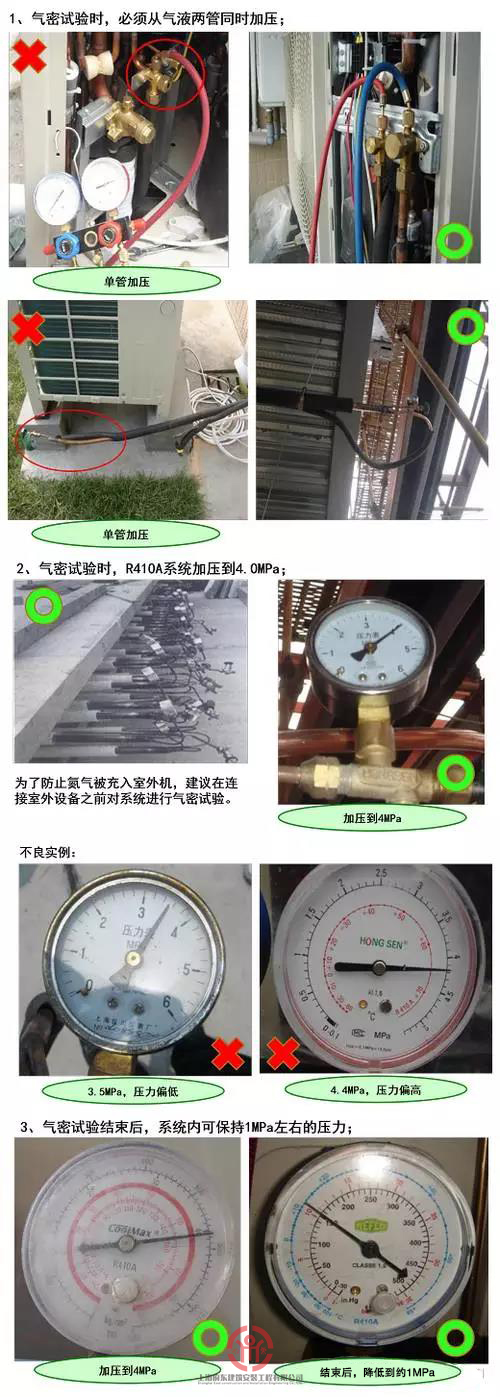

1、气密试验时，必须从气液两管同时加压;
2、气密试验时，R410A系统加压到4.0MPa;
3、气密试验结束后，系统内可保持1MPa左右的压力;
4、真空作业时必须连接压力表，且须从气液管同时抽真空;
5、真空作业时，压力必须达到-0.1MPa;
6、追加R410A冷媒时，使用大金或杜邦产的冷媒;
7、充填冷媒时，必须定量加液。
配线连接
要点：
1、信号线需要使用双芯多股护套软线，严禁使用硬质线;
2、室内机信号线需要一进一出连接;
3、信号线不能和电源线铺设在一起，必须保持50mm以上的间距;
4、电源的规格必须符合相关标准;
5、VRV系统室内机、室外机需要分别设置电源开关;
6、连接电源线时请使用接线端子;
7、电源线必须按照规定接地;
8、配线可根据具体环境穿管布置。

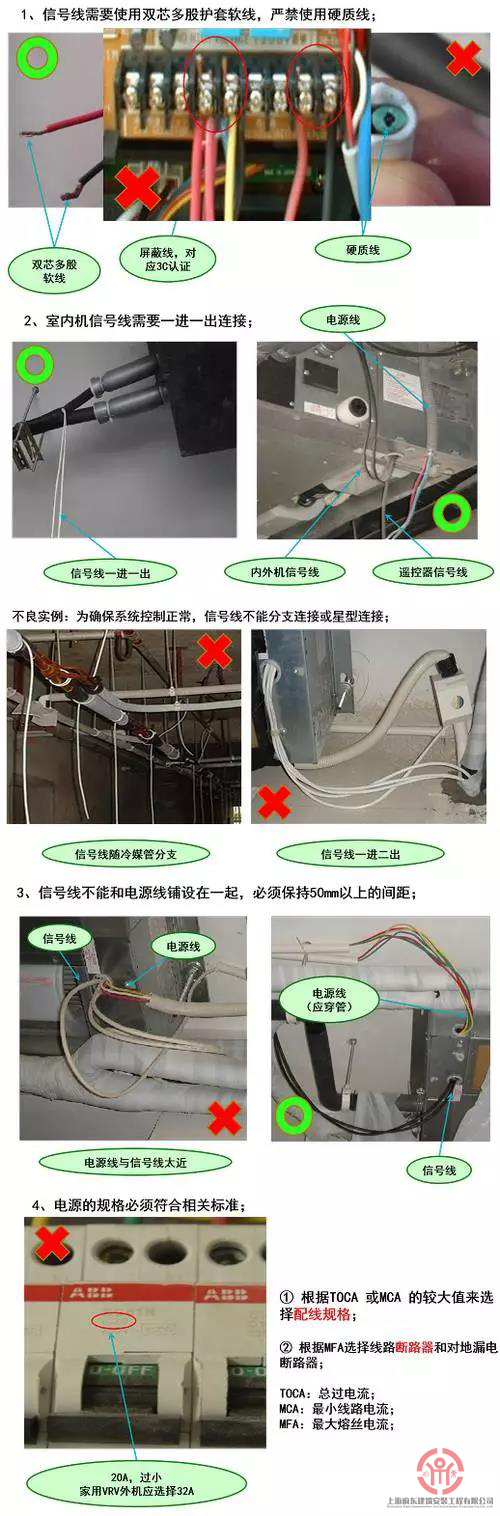

1、信号线需要使用双芯多股护套软线，严禁使用硬质线;
2、室内机信号线需要一进一出连接;
3、信号线不能和电源线铺设在一起，必须保持50mm以上的间距;
4、电源的规格必须符合相关标准;

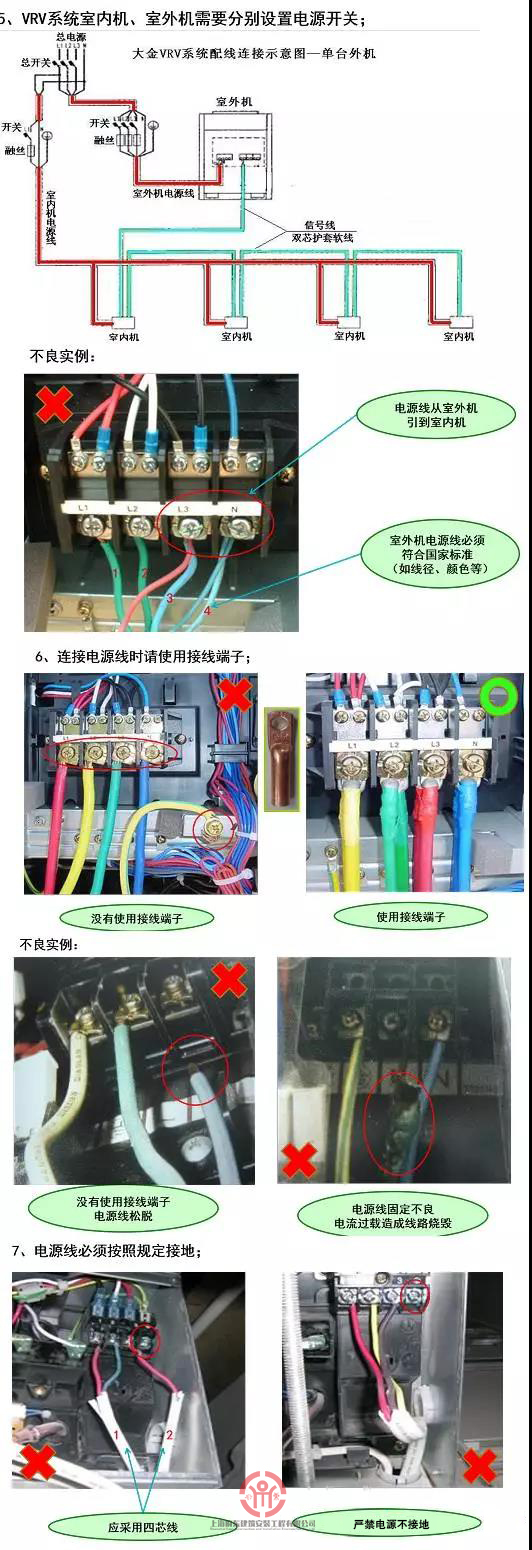

5、VRV系统室内机、室外机需要分别设置电源开关;
6、连接电源线时请使用接线端子;
7、电源线必须按照规定接地;
8、电源线与设备连接应使用软质电线管，长度<1.5m;
