通俗易懂，且实用的制冷循环图~~

理想状态下的热力循环

实际状态下的热力循环

热力循环—过冷

1、液体过冷

2、制冷系数增加

热力循环——过热

1、蒸汽过热：

2、制冷系数变化情况：

热力循环——回热

如果要使回热循环的单位容积制冷量及制冷系数比无回热循环高，其条件应是：

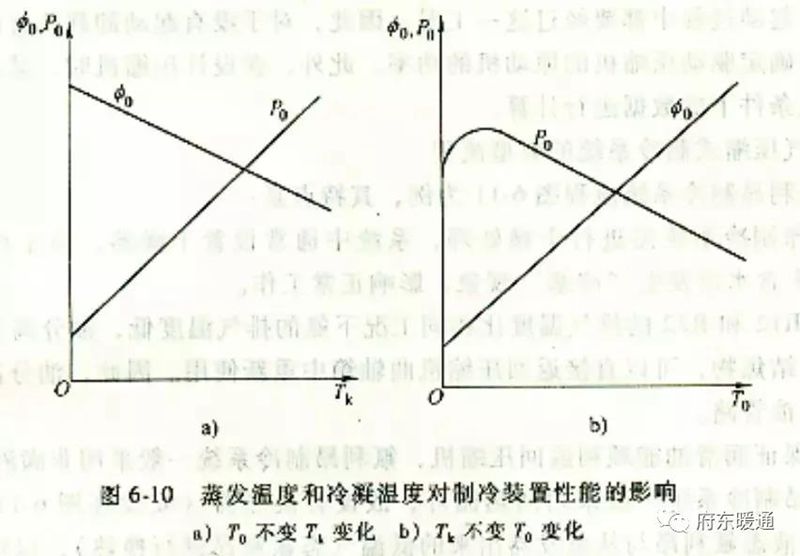

热力循环—冷凝温度的变化

1、冷凝温度：

蒸发温度不变，冷凝温度增大：
（1）单位制冷量减少
（2）单位压缩功增大
（3）循环制冷剂的流量：不变？一般减少
（4）制冷机的制冷量减少，理论耗功增加
（5）单位容积制冷量降低
结论：对于同一台制冷机的制冷量减少，耗功增大，COP降低。如果冷凝温度降低，则变化情况相反；

2、蒸发温度：

冷凝温度不变，蒸发温度降低：
（1）单位制冷量减少
（2）单位压缩功增大
（3）循环制冷剂的流量：减少
（4）制冷机的制冷量减少，
（5）制冷机的理论耗功不定：但制冷机的COP肯定降低。

热力循环—工况变化

两级压缩一级节流中间完全冷却

两效溴化锂－串联
