暖通知识丨暖通设计通风篇
全面通风换气的选择原则
通风分为全面通风和局部通风。
全面通风换气的选择原则：建筑物内通风方式应首选不消耗能源、不使用动力、通风效果好的自然通风方式，自然通风不能满足要求时，需考虑设置机械通风。
许多设计者在房间有外窗的情况下，就按自然通风来考虑。但是在以下情况下必须考虑设置机械通风方式。
一、进深较大，体量较大的建筑
1、车间、厂房等，如散发大量余热、余湿量，首选自然通风的方式。比如设置天窗，屋面上设置无动力排风设施。但如无以上设施，则必须考虑机械通风。散发烟味、臭味以及有害气体的车间、厂房、即使外窗设置较多，也需要设置机械通风，比如电焊车间、PVC手套加工、制作车间等。
2、大型商场、超市、办公等人员密集的公共建筑，因进深较大，仅靠外窗无法满足人员的卫生及通风换气要求，需考虑设置机械通风设施。
3、设固定窗，无法进行自然通风，而且又有人员长期停留的房间。如地下办公等房间，为了采光要求设置了窗井，此时需要跟建筑专业人员核实是否为固定窗，如为固定式则不能满足人员的卫生要求，必须设置机械通风。
二、必须设置机械通风或机械补风的房间
1、 如汽车库通风，需满足《民用建筑供暖通风与空气调节设计规范》GB50736-2012中6.3.8条规定
6.3.8汽车库通风应满足以下规定：
1.车库内自然通风不能满足CO 高允许浓度应不大于30mg/m3 的标准时应设机械通风系统。
2.地下汽车库宜设置独立的送风、排风系统。具备自然进风条件的地下汽车库，可采用自然进风、机械排风的方式。
3.车库通风系统可采用风管通风或诱导通风方式，以保证室内不产生气流死角。
4. 车流量随时间变化较大的车库，宜设置CO 浓度传感器，风机宜采用多台并联方式或设置风机调速装置。
5.车库通风系统的送排风量宜采用稀释浓度法计算，对于单层停放的汽车库可采用换气次数法计算，终结果应取两者大值。送风量应按排风量的80%~90%选用。
2、柴油发电机房在考虑发电机组的排烟设施外，同时需考虑整个房间的全面通风换气措施，不满足自然通风条件时，必须考虑机械式全面排风，同时需要设置机械补风，避免因排风产生负压效果，补风量需同时满足排风量及机组燃烧空气量之和。
3、地下室制冷机房必须考虑机械通风，且宜独立设置。当机组采用封闭式或半封闭式，或采用大型水冷却电动机的制冷剂时，需按事故通风量确定排风量，当采用开式机组时，应根据房间热平衡计算排风量，并和事故通风量比较，选择较大值。
4、地下布置的锅炉机房、直燃溴化锂机房等必须设机械通风，内部布置的油箱间、燃气调压间等需单独考虑机械排风系统。
三、建筑物级别及要求较高的卫生间
建筑物级别及要求较高的卫生间好设置机械通风设施，如五星级酒店的公共卫生间，高级住宅内的卫生间。设置中央空调建筑物内的卫生间，可采用为主要房间送新风，在卫生间排风的方式，一方面满足了自然通风的要求，另一方面排出的冷气还可再次利用，对卫生间制冷后再排出。
四、需要维持房间负压的房间
空气流向有要求，或房间使用功能上有要求，需要维持房间负压的房间。需根据空间的相对压力程度、进风条件和气流、洁净度等要求，选择确定机械通风的方式：又送又排、只排不送。
1、如有些酒店下设餐厅，上面为住宿，经常一进酒店门厅就闻到做饭、炒菜的油烟味，这就是由于厨房的排风补风量上控制不得当，造成厨房房间内产生正压、气味外溢造成的，尤其是星级酒店等高级别建筑，必须处理好排风与补风的相对关系，以维持厨房内始终保持负压。
2、变配电室机械通风时，要求气流由高低压配电区流向变压器区，再由变压器区排出室外。
变配电室通常由高、低压器配电室及变压器组成，其中的电器设备散发一定的热量，尤以变压器的发热量为大。若变配电器室内温度太高，会影响设备工作效率。
3、实验室等有人员操作的散发有毒有害气体的空间，气流的流向应保证新鲜气体先流经人员停留的区域，再经有害气体等散发区或污染区排出室外。
全面通风设计计算方法
1、按换气次数计算法（无特别要求的情况下均可采用）
换气次数指的是一个小时这个房间要更换几次空气，单位通常是次/h，这个值为已知值， 可以在设计手册、规范上查到，或者由主专业提条件中会要求。
需要计算房间的体积，与换气次数的乘积就是通风量，如
变电所通风（面积为18X9）， 房间高度4.7m（一般层高超过6m，按6m计算）
房间体积：V=18×9×4.7＝761.4m³；
通风量：L=n·V=12×761.4＝9136.8m³/h；
计算完通风量就需要选通风机，考虑风机的漏风，需要对风机进行修正，一般通风所取得漏风系数为1.05~1.1，比如我们取1.1系数，
修正后： L'＝9136.8×1.10＝10050.5m³/h；
这个时候我们应该计算风机的压头是多少Pa，一般有风管连接每米3~6Pa估算即可，因为计算较为麻烦。 没有风管连接我们一般可认为风机压头很小。
计算完通风量，我们就要选风机了，风机可以按照计算数据，参照风机样本选基本对应的型号，已便于我们确定风机的用电量和尺寸、重量等，给电气提配电、给建筑提留洞，还可能会给结构提风机重量的条件。
风机的排布一般根据选型的台数自由均匀排布即可。
以上说的是普通的房间通风计算，一般是排除余热余湿及异味，无特殊严格要求。
2、热平衡计算法主要根据发热量计算
有相关专业提设备的功率，根据功率就算发热量，根据发热量及室内外温差，计算出排风量（手册有公式）。
通风设计的几种情况
1.、是否考虑补风？
有时候，房间无窗户，或者设固定窗，这是只排风，封闭的房间就会形成负压，更不利于有害气体的排除，这时就要考虑设补风补风位置好能考虑气流不留死角。一般上排风，做下进风。
2. 排风机（或风口）的位置高度？
一般情况下排除余热及异味等均可采用上排风，具体的说只要排除的气体密度比空气轻，就可以采用上排风，风机放在房间的上部位置。 如果排除的气体比空气中，会下沉，就要采用下部排风，但下部排风通常不把风机设置房间的下部，而是用风管接到上部，通过上部风机排除，下部在风管上开风口，风口风速控制在3m/s左右，风管风速控制在7m/s以下。
3. 是否要设事故通风？
在下列情况下需要设事故通风， A. 气体聚集到一定浓度会发生爆炸、中毒。 B. 电气变电所，配电室内。（这个主要考虑火灾后排出烟气）。
局部排风的计算

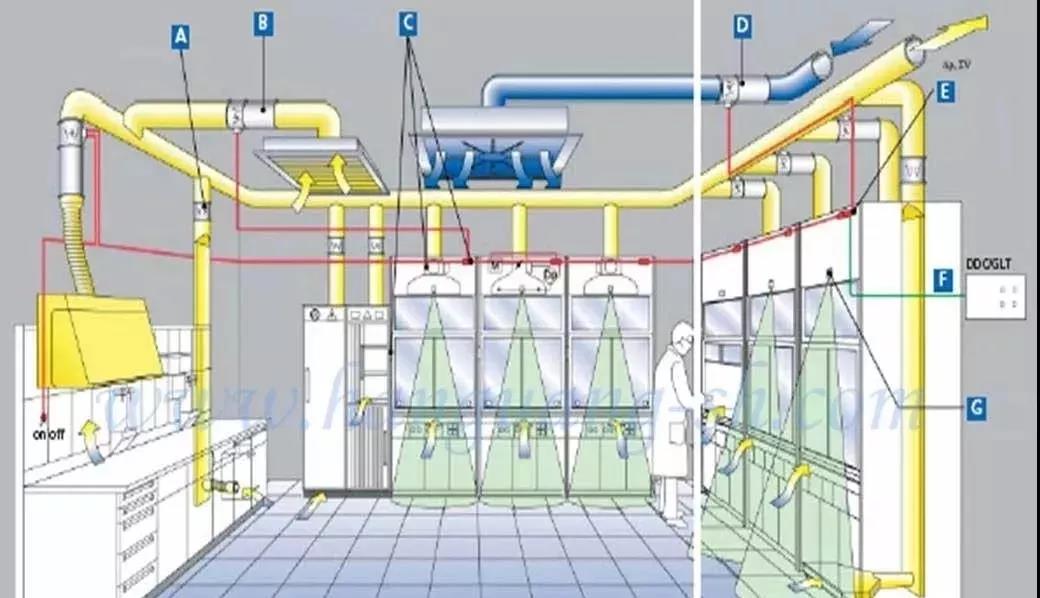

前面排风说的是整体换气，局部排风意思即是局部换气，主要用在几种散发有害气体的点，比如实验柜，通风柜。
1、局部通风的计算方法局部通风一般不是按照换气次数计算，因为是局部，无法确定换气体积。我们这时就要按操作面风速计算法，比如局部排风罩，按照通过罩口面的风速，通风橱按照通风橱开口处的风速，一般取0.5m/s的风速。具体可以查设计手册。
2、排风罩的设计尺寸和高度可以参照设计手册，没人记公式。
风机形式的选择
风机的样式有多种，什么情况下选什么型号的风机？
1、安装在墙上，不接风管，一般就用轴流风机，T35型比较多，也可以选低噪音壁式轴流风机等。轴流风机根据需要也可以接一段风管，能接多长，就要看风机的压头是否可以满足压力的损耗。
2、一般接风管较长，就需要选用混流风机或者斜流风机或者离心风机，这类风机压头比较大。
3、有时候可以选屋面风机，直接在屋面上做基础，风机安装在上面，方便。
4、卫生间一般情况下都有吊顶，所以选用吸顶式房间通风器排风，可以直接排到室外，也可以让建筑做一个风道（混凝土竖井），管道接进去即可。如果实在没吊顶，就选壁式排风扇，可以装在墙上或固定窗上。 注意：风管、风道内风速（风流动的速度）一般控制在3~7m/s，这样噪音小。 百叶口风速控制在4m/s以下，百叶要取0.6~0.9的有效系数。 这些会了，通风设计就没有什么问题的了。
