【技术帖】邀你初步了解-风机盘管的原理及选型
风机盘管是空调系统常用的末端设备，通过机组内的冷水或热水盘管将冷却或加热后的空气送入室内，使室内温度降低或升高，以满足人们的舒适性需求。风机盘管是中央空调理想的末端产品，风机盘管广泛应用于宾馆、办公楼、医院、商住、科研机构。
发展趋势
我国风机盘管经历了几个不同的变化过程。初期，对风机盘管机组的认识停留在主要满足风量要求的基础上。认为只要风量大就满足了要求，就是一台好的风机盘管。在这种理念的指导下，当时生产的风机盘管机组的主要特征是风量普遍超标，随之带来的是机组噪声大，耗能量大，检测当时生产的风机盘管机组其单位功率制冷量只有40W左右。由于噪声大，当时的情况是人们在享受空调带来的习习冷风的同时，也不得不忍受烦人的噪声之苦。为了解决以上问题，国家开始着手修改风机盘管机组产品标准。

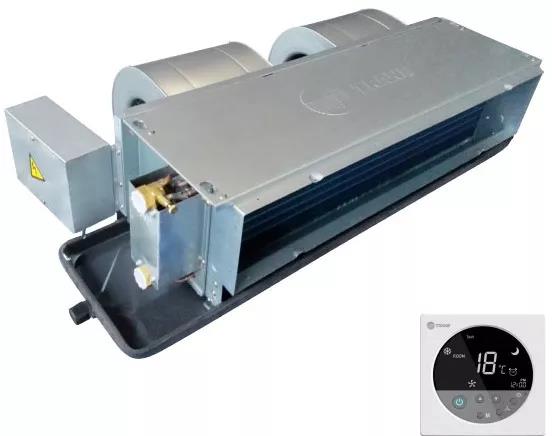

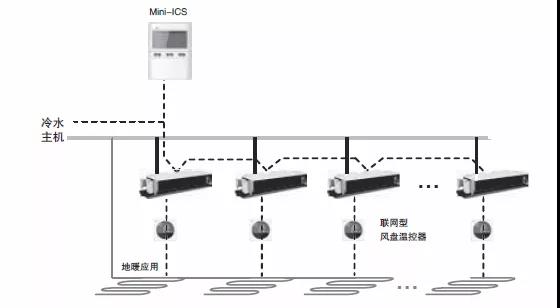

特灵HFCF联网型风机盘管
我国风机盘管制造业快速发展，年产量已从八十年代初的数千台激增到几十多万台，产品性能却长期徘徊于国外七十年代水平。这种低水平下的快速增长，前景不容乐观。八十年代中期，以美国特灵、约克、开利等公司为代表的国外风机盘管制造业，已相继完成了产品的更新换代，并推出了一代全新产品。当时我国空调行业正陶醉于国产风机盘管在冷量、噪声等孤立参数上接近国外产品而忽略了综合性能和使用效果上的真实差距，以致这次产品更新换代未能在我国空调界引起任何反响。实际上，国外新一代风机盘管无论在性能、品种及空调上都要领先于我国产品。

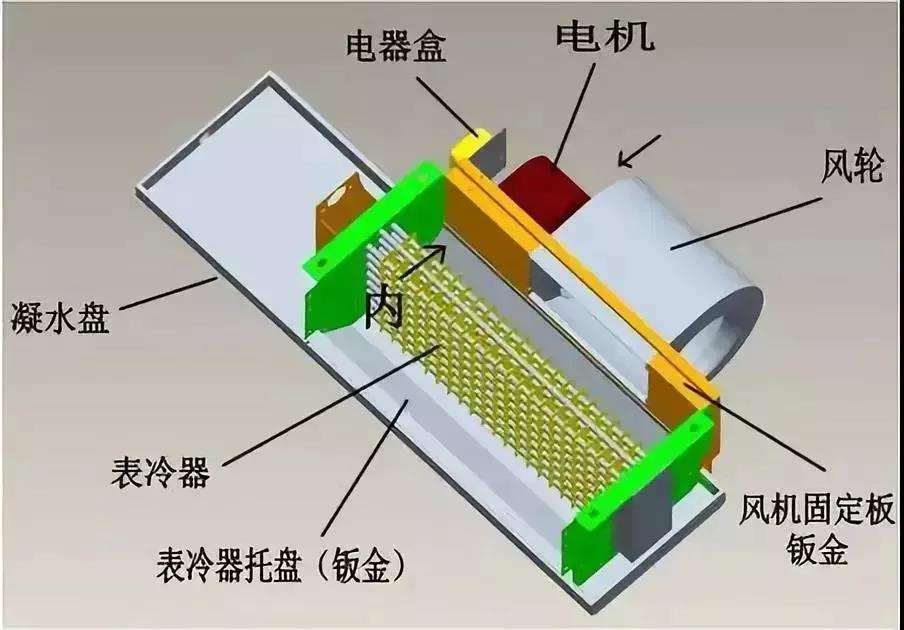

风机盘管的组成
风机盘管由热交换器、水管、过滤器、风扇、接水盘、排气阀、支架等组件组成。

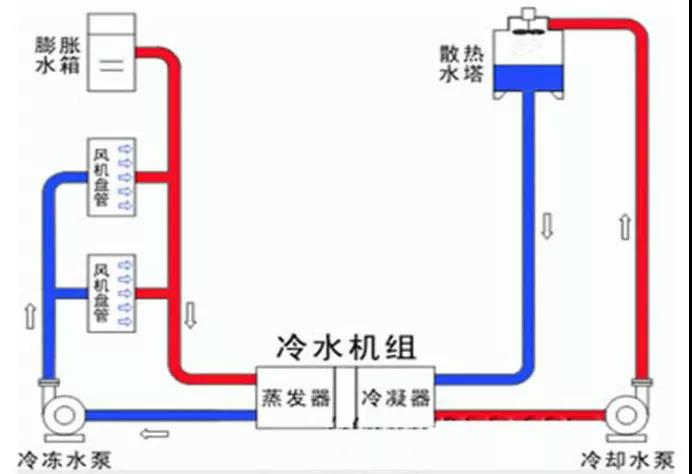

风机盘管的工作原理
机组内不断的再循环所在房间或室外的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。通常，新风通过新风机组处理后送入室内，以满足空调房间新风量的需求。
风机盘管的类别和型号

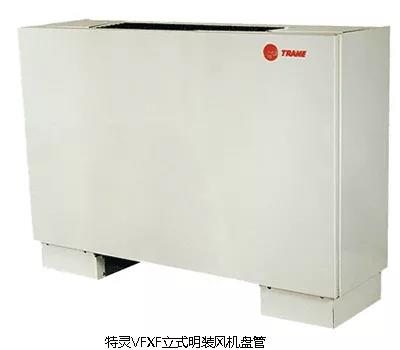

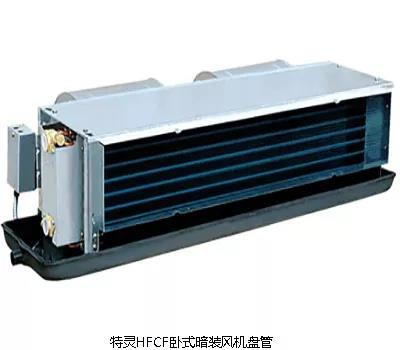

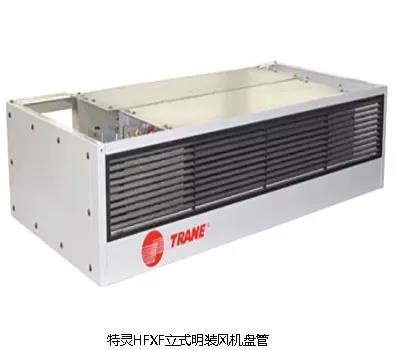

为满足不同场合的设计选用，风机盘管种类有很多样，卧式暗装（带回风箱）风机盘管、卧式明装风机盘管、立式暗装风机盘管、立式明装风机盘管、卡式二出风风机盘管、卡式四出风风机盘管及壁挂式风机盘管等多种。
风机盘管的选型
风机盘管的选型是关键问题。按空调房间的大冷负荷选用风机盘管是空调系统设计中常见的做法，其目的是保证高峰负荷时的房间温度。而实际上空调房间运行的绝大部分时间都不会处于高峰负荷，使供冷量过剩，而切换到中、低档运行以降低冷量输出，从而维持房间的热平衡。
01/风机盘管如何选型
风机盘管有两个主要参数：制冷（热）量和送风量，因此选择的方法有两种：
根据房间循环风量选：房间面积、层高（吊顶后）和房间换气次数三者的乘积即为房间的循环风量。利用循环风量对应风机盘管高、中速风量，即可确定风机盘管型号。
根据房间所需的冷负荷选择：根据单位面积负荷和房间面积，可得到房间所需的冷负荷值，利用房间冷负荷对应风机盘管的制冷量即可确定风机盘管型号。
特灵HFCF直流无刷型风机盘管
02/风机盘管的选型注意事项
冷量
冷量不足是目前用户投诉多的一个问题。造成这种问题的原因主要是很多企业没有自己的测试手段，样本上的参数也是从其它厂家抄袭，自己生产的盘管热工性能又较差（主要是由翅片形式、胀管质量、生产工艺等造成）。因此建议在进行项目考察时应注意该厂家的测试设施与手段，很难想象一个没有自己测试装置的厂家能产生出好产品来。
特灵DCHC直流无刷风机盘管
风量
如何考虑盘管的风量是一个问题。国内市场上多数厂家的盘管都只有一种三排管，也有厂家提供二排管的盘管。实际上，对于大多数民用建筑空调系统而言选择二排管的盘管更为有利（对高湿度场合例外）。这是因为二排管的产品在同样冷量下风量较大，这将增大空调房间的换气次数，有利于提高空调精度及舒适性。同样冷量下，采用小温差、大风量送风，会取得比大温差、小风量送风更佳的空调效果。
特灵FWC嵌入天花式风机盘管
外余压
目前国家标准规定风机盘管的风量、冷量及噪声等参数的测试均是在机外静压为0的条件下进行。而实际使用中盘管出风口前往往要接一小段风管及出风百叶，有的工程中还设有回风箱，因此在实际使用中会发现盘管的实际风量要小于其名义风量，这样的后果就是房间风量减小，送风温差增大，空调的舒适性下降。有的设计人员为避免这种情况就在选型时按盘管的中档风量选取，以避免风量不足，但却增大工程的初投资。因而建议在国内测试标准尚未改变的情况下，盘管选型时应该优先选择有余压（一般应为10-15Pa）的机组。
噪音

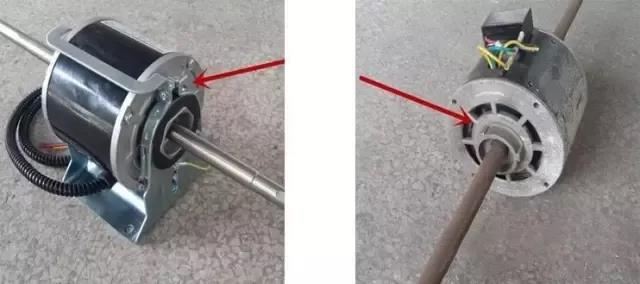

这是目前国内产品与国外产品差距较大的一个地方，也是目前盘管因质量问题而被投诉的一个要点。造成这一问题的原因多在于盘管中的电机与风机配置及匹配的不合理，另一个原因是厂家质量管理不严，装配工责任心不强，造成产品质量不稳定。所以我们在考察一个厂家产品时应查阅其由国家权威质检部门出具的该款产品（一定要是我们准备订货的那几款产品）噪声检测报告，对于选用批量较大的工程项目应现场抽样送有关质检部门检测。
