暖通设计丨空调风管、风口、风速及风量设计及计算方法

　　风速及风量

　　风管内的风速

　　一般空调房间对空调系统的限定的噪音允许值控制在 40～50dBA)之间，即相应 NR(或 NC)数为 35～45dB(A)。根据设计规范，满足这一范围内噪音允许值的主管风速为 4～7m/s，支管风速为～3m/s。通风机与消声装置之间的风管，其风速可采用 8～10m/s。

　　回风口的吸风速度

　　回风口位于房间上部时，吸风速度取 4～5m/s，回风口位于房间下部时，若不靠近人员经常停留的地点，取 3～4m/s ，若靠近人员经常停留的地点，取 1.5～2m/s ，若用于走廊回风时，取 1～1.5m/s 。(这个模块我们做简单介绍，下面会在风管风口内容模块有比较详细的讲解)

　　风管

　　风管称呼及压力范围

　　风管设计常用设计单位

　　风管设计常用设计方法

　　风管计算常用参数：风扇曲线

　　计算风管尺寸

　　1)等阻尼法(等压法)是一种方便的计算法，适用于多种场合。

　　2)根据下表确定主风管中的基本阻尼系数。

　　因回风管位于吸风部位，主要承受外部压力，应注意减轻其风管负担。对于风管系统，常采用送风管 0.08-0.15mmH2O/m，回风管0.06-0.1 mmH2O/m 作为基准。

　　在进行风管机的风管道设计时， 注意在风管机的进、出风处加静压箱，以均衡风压，减少噪音，并且使静压箱内的流速保证在3米每秒以下，其长度可根据实际情况来定。

　　如弯头、三通、变径等较少的情况下每米损失 4pa 左右。

　　如弯头、三通、变径等较多的情况下每米损失 6pa 左右

　　内机型式与风管匹配关系

　　风口材质：铝合金风口，塑钢风口，木质风口

　　导热性：铝合金风口>塑钢风口>木质风口

　　吊顶高度很高的场所一般宜采用下送风和侧送风形式;高吊顶下送风时，风口不宜采用散流器。有大量湿空气进入的场所，风口宜采用导热性差的塑钢风口和木质风口，防止凝露。

　　风管内风速取值

　　风口

　　接风管的风盘的风口设计

　　1)第一个送风口与风盘的出风口的距离要适当;

　　2)带有两个出风口的风盘送风管要变径;

　　3)风盘的送风口与回风口距离要适当。(≤5 米)

　　风口面积计算：

　　风口尺寸的决定因素是通过风速。

　　风口风速通常取2.5m/s设计。

　　风口的尺寸计算与风管道尺寸的计算基本相同， 一般当层高在 3~4 米的房间大约取风速在 2~2.5 米每秒。

　　根据经验一般可将使每个风口在 20~25平方米的面积，其风量大约在 500 立方米左右。

　　风口喉部有效面积计算公式如下：

　　风口喉部面积=风口有效面积×风口面积有效系数。

　　门铰式回风口(带双层虑网)：风口有效面积系数一般取0.6;

　　散流器：风口有效面积系数一般取0.6;

　　单层出风百叶：风口有效面积系数一般取0.8;

　　双层出风百叶：风口有效面积系数一般取0.65;

　　风管安装注意事项及风管计算

　　在风管设计尽量小的情况下保证主管风速 5m/s，支管风速 3m/s;

　　风管计算公式：所选设备风量÷3600÷风速=风管截面积;

　　同时注意保证风管：长边÷短边≤4 一般不要>4 特殊情况特殊对待;

　　风口的选择：所选房间风量÷3600÷风速=散流器喉部截面积;

　　注意:双百叶风口截面积为以上公式所得面积÷0.7

　　风口的选用

　　① 新风口，送风口用双层百叶风口

　　② 回风口用格栅风口

　　③ 排风口用双层百叶

　　④ 氟系统由于风量一般比较小， 如要求冬季采暖需要，宜采用用双层百叶，不能用散流器。风机盘管带两个风口时宜选用带调节阀的双层百叶。

　　表 1.推荐的送风口流速

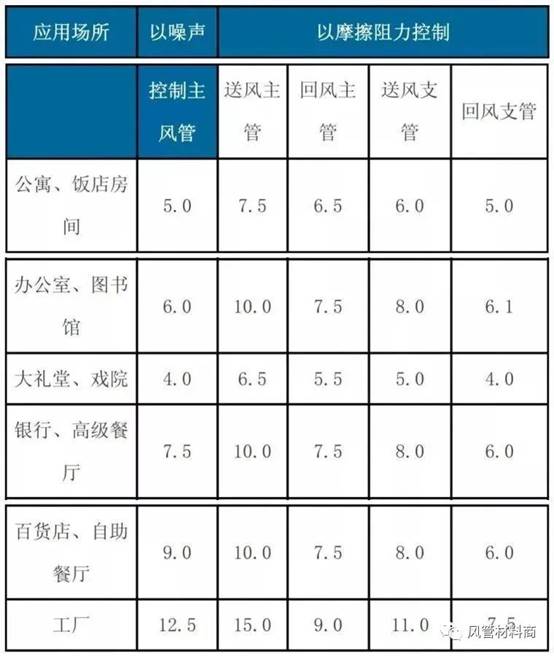

　　表 2、风管道内的风速

　　表 3.低速风管系统的大允许流速 (m/s)

　　新风(换气)量计算

　　引入新风主要是为了改善空调房间内空气质量，降低有害物质的含量和浓度， 确保在内的人员的舒适度和生理健康， 维持工艺要求。确定需要的新风量时，往往按照室内废气(尤其是 CO2)的产生量以及其他的室内条件。一般来说，应保证每人每小时 30m2的新风量。

　　对于普通场合，可以根据每人占用面积来计算新风量：

　　计算公式：必要风量(m3/h)=A*面积/人均占有面积

　　上式中，A 表示人均新风量(m3/h)通常进行估算时可使用 20m3/h。

　　换气次数的推荐值
