暖通设计丨暖通设计图纸时，风机盘管与土建怎么配合安装？附案例说明

　　风机盘管加新风系统安装需要土建配合的内容：

　　(1)风机盘管应在建筑结构工程施工完毕，屋顶做完防水层，室内墙面、地面抹完后进行安装。

　　(2)风机盘管安装的高度和位置，应依据施工图和土建吊顶的高度确定，考虑向下或侧向风口的安装。同时与其他专业协调配合，确定连接进出水管的标高、凝结水管的坡度等后再进行安装。

　　(3)明装托、吊卡件必须在安装层的结构顶板完成后进行;立管安装应在主体结构完成后进行;支管安装应在墙体砌筑完毕，墙面未装修前进行(包括暗装支管)。

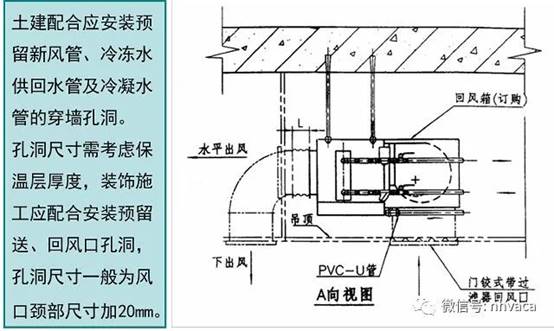

　　风机盘管卧式明装：

　　风机盘管卧式暗装：

　　风机盘管立式明装：

　　风机盘管立式暗装：

　　土建施工与风机盘管加新风系统安装配合的案例：

　　(1)配合案例1：

　　墙上预留新风洞口的安装配合;新风机组吊杆安装配合。

　　配合案例2：

　　120×120风管穿墙预留洞配合;水管穿墙安装配合。
