暖通知识丨暖通控制系统中通常会有哪些传感器？详细说明及作用

　　传感器作为智能楼宇的感觉器官，是整体体系为基础、也是为核心的部分。

　　空调系统中的传感器的工作目的：

　　对温度湿度和空气质量进行有效控制，并有效节约能源。其控制范围包括热力站、制冷机、空气过滤设备、送排风系统以及变风量末端等等。

　　空调控制系统中传感器工作示意图

　　空调控制系统中所使用的传感器包括CO传感器和CO₂二氧化碳传感器，其目的为检测楼宇对应区域中两种气体的浓度。传感器感知该气体超标时，不仅要触动报警系统，更要及时将信息传导给空调控制系统，从而激活送排风系统和空气过滤设备，用新鲜的空气来置换被污染的空气，由此来消除各种隐患。

　　中央空调系统中，许多的现场非电物理量是由传感器进行采集并将其转换为电量后，再进行处理的。如果要将各种电量，如电压、电流、功率和频率等转换为标准输出信号(电流4~20mA;或0~10V的电压量)，还需使用到电量变送器。现在市场上绝大部分的传感器已经自带电量变送器，正确安装接线即可使用。

　　在一个楼宇系统中，传感器对各类设备的工作状态和环境进行实时的探测和感知，同时将所获取的信息及时地传输给终端控制系统，进而在计算机智能平台的操作下，实现对楼宇机电设备的合理控制，以此来满足人们的各项需求，让楼宇以更加安全、节能、高效的方式进行工作。

　　中央空调系统中常用到的传感器有温度传感器、压力传感器、室外温湿度传感器、液位开关等。而我们在前期项目规划设计的时候，通常考虑多的是如何选择控制器和调节设备，对于传感器的选择通常会放在次要的位置。

　　但实质上，传感器是控制系统实时测控数据的来源，其稳定性及精度直接影响控制系统的控制效果与精度，还会影响到楼宇内机电设备的能耗。所以，传感器的精度和质量对于空调系统调节运行效果具有本质的影响。

　　传感器选型时，需要根据测量采集现场实时物理量数据的种类，传感器要求环境、控制器可接受信号的类型、测量范围和测量精度等多方面因素综合考虑。不同的测量对象有水、蒸汽、空气等;要求环境有室内、风道、水道等。

　　目前中央空调控制系统中主要的传感器类型、用途

　　目前智能楼宇控制系统常用的传感器包括以下几种：

　　温度传感器、湿度传感器、压力传感器、流量传感器、空气质量传感器、液位传感器等。

　　空调系统中的传感器的工作目的是：对温度湿度和空气质量进行有效控制，并有效节约能源。其控制范围包括热力站、制冷机、空气过滤设备、送排风系统以及变风量末端等等。

　　空调控制系统中传感器工作示意图

　　空调控制系统中所使用的传感器包括CO传感器和CO₂二氧化碳传感器，其目的为检测楼宇对应区域中两种气体的浓度。传感器感知该气体超标时，不仅要触动报警系统，更要及时将信息传导给空调控制系统，从而激活送排风系统和空气过滤设备，用新鲜的空气来置换被污染的空气，由此来消除各种隐患。

　　温湿度传感器：

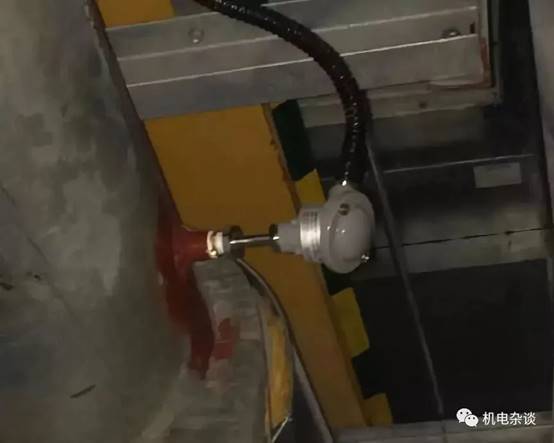

　　温度传感器用于测量现场温度。安装形式有室内、室外、风管、浸没式、烟道式、表面式等。常见测温传感器元件有硅材料、镍热电阻、铂热电阻、热敏电阻，将这些元件接成电桥型，一旦温度变化，电桥将电压量信号检出。

　　其目的是监测室内的实时温度、湿度，将相关信息传输到终端后，由控制中心及时分析，从而及时激活制冷机或热力站，并控制送风口的风向和风量，确保室内人体的舒适度。

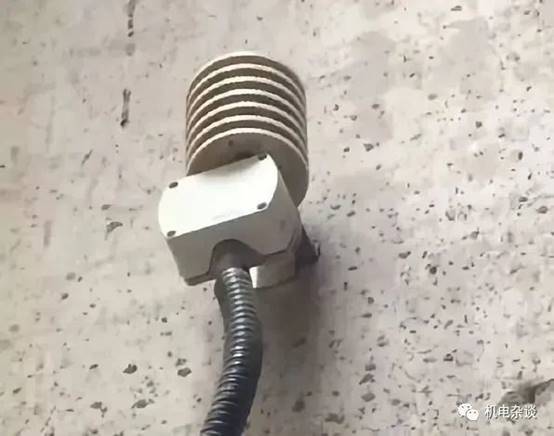

　　室外温湿度传感器：

　　对于空调系统来讲，温度、湿度的测量经常是成对出现的，温湿度传感器就成为了一种常用的传感器。

　　压差传感器：

　　可用于感知管道中非腐蚀性气体的压力差、真空、过压和气流差等参数，常规应用包括：过滤网阻塞报警装置监测、通风管道中气体监测、可变气体容积系统中大气流控制、燃烧炉中气体控制。

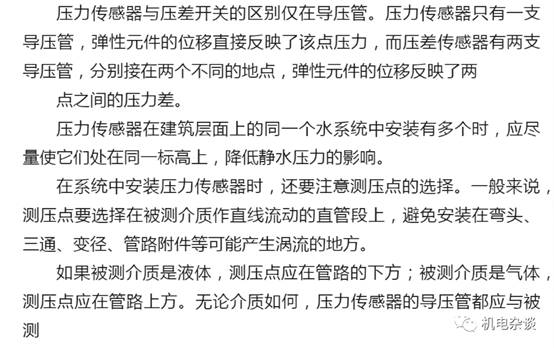

　　压力传感器：(模拟信号输入AI)

　　压力传感器有波纹管式和弹簧管式的区别，前者用测量风道静压，后者用于测量水压、气压。

　　在通风及空调系统中的气体压差检测中，要用到空气压差开关，用来进行空气过滤网、风机两侧的气流状态的检测。

　　水压力/压差传感器主要用于冷热源系统中，检测水泵的运行状态和进行压差旁通阀控制。

　　介质的流动方向垂直。

　　压差开关：(数字输入信号DI)

　　流量传感器：

　　水流开关：

　　防霜冻开关：

　　空气质量传感器：

　　液位开关：

　　控制水箱等容器的液位。

　　传感器的安装与质量控制：

　　中央空调系统的传感器和控制器的数量多、工程隐蔽、型号各异、位置分散、安装复杂，这些特点使得在安装时质量控制尤为重要，必须充分了解传感器和控制器的特点、质量要点，检查材料进场设备，认真进行系统调试，安装完成进行质量验收等，从而提高工程安装质量，确保系统的正常、安全运行。
