暖通设计丨暖通负荷计算设计操作教程，一文全了解

HVAC负荷的基本概念

　　1、供暖负荷

　　2、通风负荷

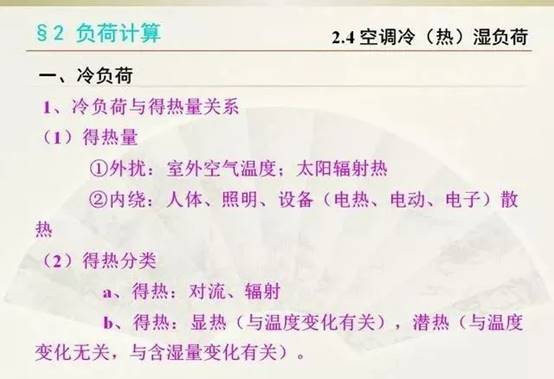

　　3、空调负荷：冷负荷、热负荷、湿负荷

　　注意：设计负荷与实际负荷，一般不特指，均为设计负荷

　　室外空气计算参数与室内设计标准

　　1、室外空气计算参数

　　(1)变化规律：日变、季变、年变

　　(2)确定原则：不保证原则

　　(3)暖通规范: (GB50736-2012)规定(4.1.1-4.1.10条)

　　a 供暖

　　b 通风：夏、冬

　　c 空调：夏、冬

　　注意：参数的用处

　　(4)确定方法

　　a 计算法: GB50736-2012附录B

　　b 查取法:GB50736-2012附录A,如：合肥市。

　　注意：①气象资料的权威性;②没有气象资料的地点的处理：地理纬度相近、气候条件相近。

　　2 室内设计标准

　　(1)空调区域

　　(2)空调基数与精度：如：tn=25±1℃,50±5%

　　(3)确定依据：满足人体舒适感要求和生产工艺要求。

　　(4)影响因素:温度、相对湿度、流速、表面温度、衣着热阻等。

　　(5)规范规定:GB50536-3.0

　　a 供暖: GB50536-3.01

　　b 空调：GB50736-3.02~3.05

　　供暖设计热负荷

　　▲ 研究表明：20℃比较舒适;18 ℃无冷感;15 ℃是冷感的界限温度;

　　▲ 国外标准：16-22 ℃ 。

　　▲ 国家《室内空气质量标准》(GB/T 18883)规定民用建筑：16-24 ℃。

　　▲ 《民用建筑供暖通风与空气调节设计规范》(GB50736-2012)规定：

　　严寒地区：18-24 ℃

　　夏热冬冷地区：16-22 ℃

　　5)确定方法：主要考虑一下方面因素确定

　　a 房间(建筑)的使用功能以及标准(档次)要求

　　b 生活水平及习惯

　　c 各类建筑规范的相应要求

　　d 节能要求

　　注意：①节能与舒适要求;②节能设计标准;③工艺与舒适要求。

　　一、 供暖负荷组成

　　1、得热量(Qd)：太阳辐射，人体、照明、设备散热。

　　2、失热量(Qs)：围护结构传热量、冷风渗透耗热量、冷风侵入耗热量等

　　3、热负荷：Q=Qs-Qd

　　注意：①得热量不大的民用建筑可以忽略，作为安全余量，则：Q≈Qs;②民用建筑计算热负荷时，主要计算围护结构传热量、冷风渗透耗热量。
